1、建筑模板體系設計

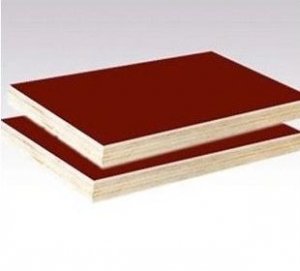

（1）基本組件：獨立支撐桿、水平桿、斜桿、定型化鋼質主（次）梁、多層板等。

（2）功能組件：主梁拉伸頭、次梁拉伸頭、活動托頭等。

（3）連接配件：主次梁接頭、主梁接頭、縮緊螺栓。

（4）特征：

通過可調式獨立支撐桿實現支撐架高度可調，可調范圍大，可粗調（孔距100mm）、可微調，可以精確調節獨立支撐的支設高度，使得支撐體系適用于2～3.3m 的建筑層高。在支撐桿上安裝固定盤扣和活動盤扣，利用盤扣連接水平桿和斜桿，形成穩定的支撐體系。

通過工具式水平模板鋼結構托架實現水平支承梁長度可調，鋼結構托架由定型化鋼質主梁、次梁以及接頭連接而成，主、次梁設置了伸縮梁以及鎖緊螺，伸縮梁可插入主（次）梁中，采用鎖緊螺栓緊固，使得鋼結構托架可以適用于各種尺寸的房間。這個體系的工具式水平模板鋼結構托架除可應用于獨立支撐腳手架上，還可以應用于扣件式腳手架、碗扣式腳手架、門式腳手架等垂直支撐系統上。

（5）連接方式：鋼結構托架通過各種接頭安裝在獨立支撐桿上，主梁通過主梁接頭實現接長，次梁安裝在主次梁接頭上。

（6）建筑施工架體桿件主要承重構件采用低碳鋼，產品做防銹處理。

2、建筑模板體系施工

（1）根據建筑結構設計圖紙、建筑施工要求、建筑施工目的、服務建筑對象及施工現場條件，編制建筑模板支撐架專項施工方案及施工圖。制定建筑模板支撐架施工工藝流程和工藝要點。

（2）對建筑設計方案進行詳細的結構計算，確保建筑模板支撐架的穩定性。

（3）根據專項建筑施工方案對所需材料進行統計。

3、新型建筑清水模板體系技術指標

1）獨立支撐桿規格為：套管為φ60mm×3.5mm 鋼管，插管為φ48mm×3.5mm 鋼管，水平桿和斜桿為φ48mm×3.5mm 鋼管。

2）主梁截面為50mm×70mm×3.5mm 矩型鋼管，長度有1800mm、1200mm；次梁截面50mm×80mm×2.5mm，長度1735mm、1135mm。

3）腳手架安裝后的垂直偏差應控制在高度的3/1000 以內。

4、新型建筑水平模板體系 適用范圍

適用于建筑層高為2.0～3.3m 的水平結構模板體系施工，特別適用于高層建筑剪力墻住宅樓水平模板體系施工。
